CONTROL LOGICO PROGRAMABLE



QUE ES PLC

El PLC es un dispositivo electrónico que puede serprogramado por el usuario y se utiliza en la industria para resolver problemas de secuencias en la maquinaria o procesos, ahorrando costos en mantenimiento y aumentando la confiabilidad de los equipos. Es importante conocer sus generalidades y lo que un PLC puede hacer por tu proceso, se ahorra mucho dinero en mantenimiento y reparaciones.

La palabra PLC es el acrónimo de Controlador Lógico Programable (en inglés Programabl  Logic Controler).

HISTORIA

Desde el comienzo de la industrialización el hombre a buscado las formas y los procedimientos para que los trabajos se realizaran de forma más rápida y resultara menos tedioso para el propio operador.

Este dispositivo permite hacer las tareas de forma más rápida y evita que el hombre aparezca involucrado en trabajos.

Hoy en día estamos rodeados de estos mecanismos tanto que han rebasado la frontera de lo industrial: en semáforos, parques jardines control de puertas automáticas, etc. y en la vivienda en control de ventanas, toldos, iluminación, climatización, etc.

En los 70’s con el surgimiento de los dispositivos lógicos de estado sólidos, varias compañías automotrices retaron a los fabricantes de control a que desarrollen un medio de control lógico sin la necesidad de re-alambrar totalmente el sistema.

El control lógico programable (PLC) emergió de este procedimiento.

CAMPOS DE APLICACIÓN DEL PLC

En la actualidad el campo de aplicación de un PLC es muy extenso. Se utilizan fundamentalmente en procesos de maniobras de máquinas, control, señalización, etc. La aplicación de un PLC abarca procesos industriales de cualquier tipo y ofrecen conexión a red; esto te permite tener comunicado un PLC con una PC y otros dispositivos al mismo tiempo, permitiendo hacer monitoreo, estadísticas y reportes.

VENTAJAS DEL PLC

Hablar sobre las ventajas que ofrece un PLC es un tema largo, pero aquí te presentare las más importantes:

• Ofrecen las mismas ventajas sobre la lógica cableada, principalmente por su variedad de modelos existentes.

• Menor tiempo empleado en su elaboración.

• Podrás realizar modificaciones sin cambiar cableado.

• La lista de materiales es muy reducida.

• Mínimo espacio de aplicación.

• Menor costo.

• Mantenimiento económico por tiempos de paro reducidos.

• DETECCIÓN: El PLC detecta señales del proceso de diferentes tipos.

• MANDO:Elabora y envía acciones al sistema según el programa que tenga.

• DIALOGO HOMBRE MAQUINA:Recibe configuraciones y da reportes al operador de producción o supervisores.

• PROGRAMACIÓN:El programa que utiliza permite modificarlo, incluso por el operador, cuando se encuentra autorizado.

LAS FUNCIONES BÁSICAS DE UN PLC SON LAS SIGUIENTES:

CLASES DE PLC´S:

SOPORTAN UNA GRAN VARIEDAD E MÓDULOS ESPECIALES TALES COMO:

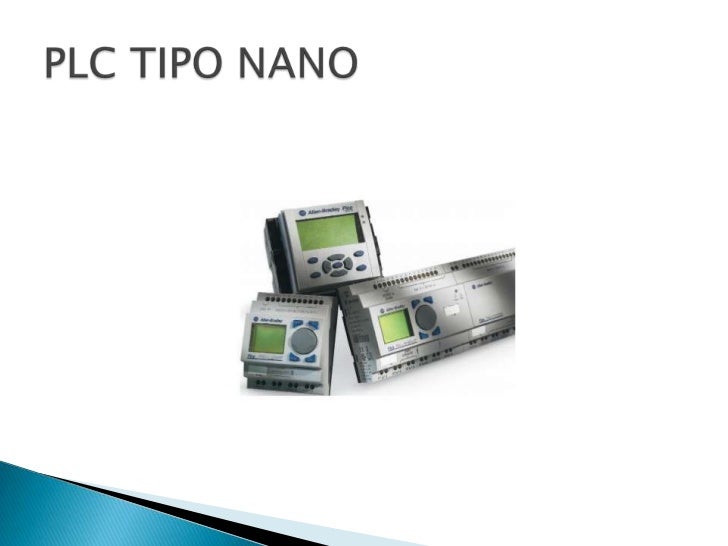

1. PLC TIPO NANO: este PLC fuente (CPU e I/O integradas) que puede manejar en un conjunto reducido en  un numero de I/O inferior a 100. Permite manejar entradas y salidas digitales y entradas especiales.

2. PLC TIPO COMPACTOS: tienen incorporados las fuentes de alimentación su CPU y módulos de I/O en un solo modulo principal, permite manejar alrededor de unos 500 I/O.

• Entradas y salidas rápidas

• Módulos contadores  rápidos

• Módulos de comunicación

• Interfaces de operador

• Expansiones de I/O

PLC COMPACTOS SERIE FX FX3U

Máxima Capacidad de I/O: 16-384 mediante I/O Remotos en CC-Link o AS-i
I/O en Unidad Base: 16/32/48/64/80/128
Tiempos de Ejecución de Instrucciones
Instrucciones Básicas: 0.065µs / instrucción (Contact Instruction)
Instrucciones Avanzadas: 0.642µs / instrucción (MOV Instruction)
Memoria:64000 Pasos de Programación con la Memoria Incluida de Fábrica
Relés Auxiliares (Auxiliary Relays): 7,680
Temporizados (Timers): 512
Contadores (Counters): 235
Registros de Datos (Data Registers): 8,000 points
Registros de Extension (Extension Registers): 32,768 points


3. PLC Modular - Adaptado a la aplicación
Los PLCs modulares se caracterizan por tener una amplia gama de aplicaciones, gracias a que su estructura es ampliamente configurable.

PLC DE TIPO MODULAR

Estos plc´s se componen de un conjunto de elementos que componen el controlador final estos son:

Rack

Fuente de alimentación

CPU

Módulos de I/O

PLC DE TIPO MODULAR XC

XC100 EL PRIMER PASO EFICAS HACIA LA AUTOMATIZACION.

XC200 EL EFICAS CONTROLADOR ESPECIALIZADO CON CONEXIÓN DIRECTA AL MUNDO DE LAS TI.

MODULO DE AMPLIACION XI/OC.
